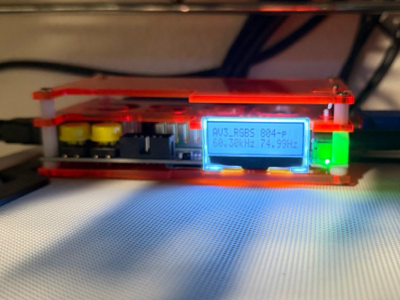

Wer einen klassischen Macintosh wie den Performa 475 über VGA an einen modernen Monitor anschließt, wird schnell feststellen, dass das Bild häufig nicht zentriert, sondern deutlich zu weit links dargestellt wird. In meinem Setup – mit dem Mcbazel OSSC Scart/Komponente/VGA zu HDMI Open Source Scan-Konverter v1.6 – trat das Problem ebenfalls auf.

Besonders beim vom System eingestellten Modus 1024×768 zeigt sich, dass moderne Monitore diese alten Timing-Parameter nicht automatisch korrekt erkennen. Doch das lässt sich sehr präzise im OSSC korrigieren.

Wofür man den OSSC überhaupt benötigt

Der Performa 475 wurde für analoge CRT-Monitore entwickelt. Moderne Displays kommen mit seinen nicht-VESA-konformen Timings häufig nicht zurecht.

1. •Alte Macs erzeugen ungewöhnliche Sync- und Timing-Werte


2. •Moderne Monitore verweigern oft die Darstellung


3. •Es gibt keine digitale Ausgabe


Der OSSC wandelt das VGA-Signal des Macs:

1. •verlustfrei in HDMI


2. •latzenfrei (keine Frames → perfekt für Mac OS)


3. •mit anpassbaren Timing-Werten


Günstige Adapter scheitern fast immer – der OSSC ist die einzige saubere Lösung.

Warum 1024×768 problematisch ist

Macintosh-Systeme der 90er nutzen eigene Sync-Timings, die nicht zu heutigen VESA-Standards passen. Während die Auflösung 1024×768 technisch korrekt ist, weichen die Horizontal-Timings vom typischen PC-VGA-Timing ab.

Der Monitor versucht das Bild deshalb automatisch zu positionieren – und scheitert oft. Der OSSC hingegen übernimmt das Signal 1:1 und bietet die Möglichkeit, die horizontalen Timings manuell zu korrigieren.

Der entscheidende Parameter im OSSC: H. backporch

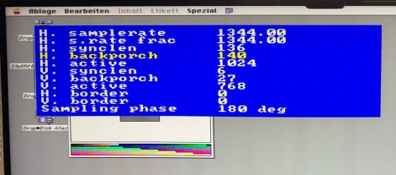

Im Menü des Mcbazel OSSC v1.6 findet man unter:

Sampling opt.

alle relevanten Parameter für das eingehende 1024×768-Signal:

1. •H. samplerate


2. •H. synclen


3. •H. active (1024 Pixel)


4. •H. backporch


5. •H. border


Der wichtigste Wert, um das Bild horizontal zu verschieben, ist:

H. backporch – der horizontale Rücklauf

Der Backporch gibt an, wie lang der Teil des analogen Signals ist, der vor dem eigentlichen sichtbaren Bild liegt. Er bestimmt damit direkt die horizontale Position.

Erhöhe den Backporch-Wert, und das Bild wandert nach rechts. Verringert man ihn, wandert es entsprechend nach links.

Meine funktionierenden OSSC-Einstellungen bei 1024×768

Der Standardwert bei meinem OSSC war:

H. backporch = 140

Damit saß das Bild deutlich zu weit links. Durch Erhöhung des Werts konnte ich das Bild sauber ausrichten.

Optimale Werte für 1024×768

1. •H. backporch: 180–200 als guter Ausgangspunkt


2. •In meinem Setup ist ein Backporch-Wert von 140 optimal. Dieser Wert kann jedoch je nach Monitor, Adapter und OSSC-Konfiguration variieren.


Der Effekt ist sofort sichtbar: Jeder Schritt um ungefähr +10 Pixel verschiebt das Bild deutlich nach rechts.

Tipp: Änderungen immer in kleinen Schritten vornehmen und das Ergebnis direkt auf dem Monitor kontrollieren.

Welche Werte man besser nicht verändert

Beim Betrieb eines Performa 475 im Modus 1024×768 sollten folgende Parameter unberührt bleiben:

Parameter

Warum unverändert lassen?

H. active = 1024

entspricht der echten Pixelbreite, darf nicht geändert werden

H. synclen

stabilisiert das Sync-Signal – Änderungen können zu Flackern oder Bildverlust führen

H. border

erzeugt nur schwarze Balken, verschiebt das Bild aber nicht wirklich

Nur H. backporch sorgt für eine saubere, reproduzierbare horizontale Korrektur.

Ergebnis: perfekt zentriertes 1024×768 auf einem modernen Bildschirm

Nach der Anpassung zeigt mein iiyama ProLite XUB3293UHSN das OSSC-Signal nun absolut mittig und stabil an. Das Bild ist klar, ohne Verzerrungen und ohne störenden Versatz – erstaunlich gut für ein über 30 Jahre altes Macintosh-VGA-Signal.

Der Mcbazel OSSC v1.6 leistet hier hervorragende Arbeit und macht den Performa 475 fit für moderne HDMI-Displays, ohne den Retro-Charme des Originals zu verlieren.

Fazit

Wer einen Performa 475 mit 1024×768 über den OSSC v1.6 betreibt und ein nach links verschobenes Bild bekommt, kann es mit nur einem einzigen Parameter perfekt korrigieren. Eine kleine Änderung – mit großer Wirkung für ein komfortables Retro-Macintosh-Erlebnis.
